Редуктор ZF P5300: где крутится и как понять, что он подойдет

Опубликовано: 01.06.2026

Редуктор ZF на автобетоносмесителе нельзя выбирать по фотографии или общему названию. Редуктор ZF P5300 нужно сверять по применению, креплениям, выходному валу и условиям работы привода барабана.

Какой это зверь

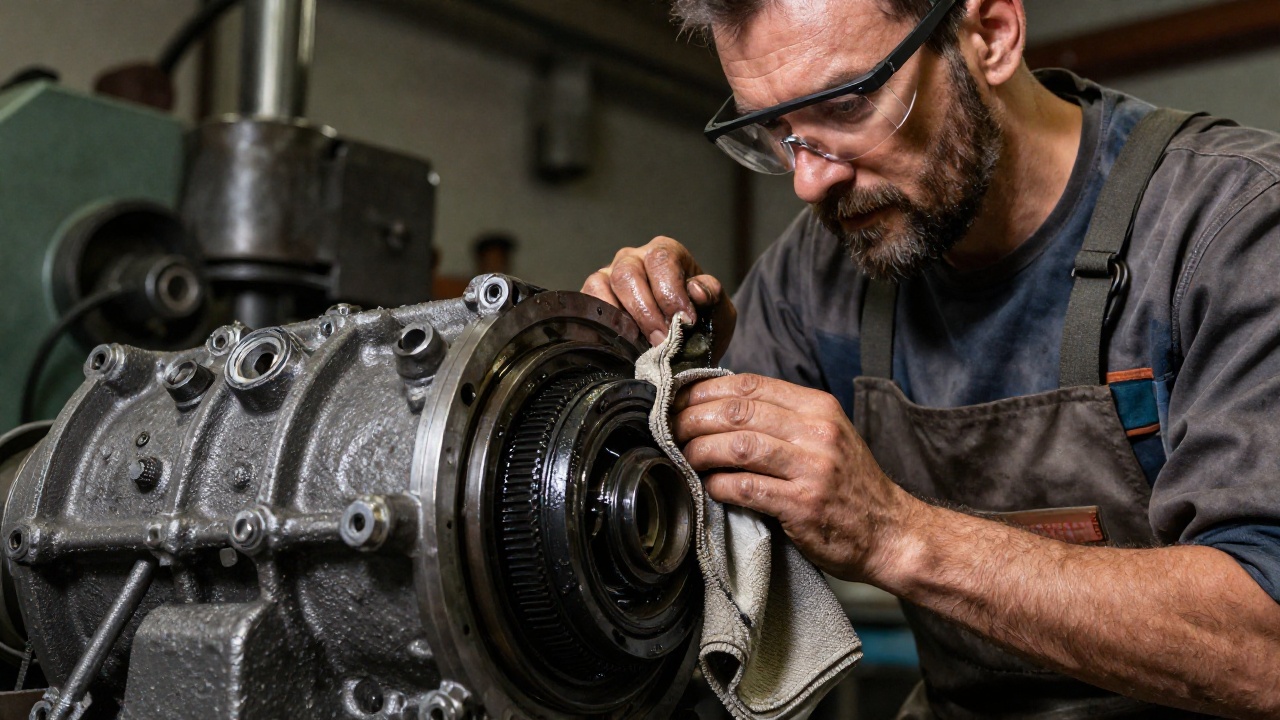

ZF P5300 — это планетарный редуктор, рассчитанный на серьёзные крутящие моменты и жесткие условия эксплуатации. Конструкция планетарной передачи сама по себе компактна: при габаритах, которые позволяют разместить узел внутри барабана или рядом с мостом, она выдаёт передаточное число, недоступное обычным цилиндрическим схемам. Корпус отлит из чугуна высокой прочности, шестерни термически обработаны, а уплотнения рассчитаны на то, что снаружи не вода с пылью, а абразивная бетонная смесь.

Отличительная черта P5300 — способность работать под постоянной статической нагрузкой без перегрева. Это не та коробка, которая крутит что-то пару минут в час. Ей положено вращать четырёх-шестиметровый барабан с несколькими тоннами бетона внутри, и делать это по восемь-десять часов подряд.

Основные места обитания

Если увидеть P5300 вживую, скорее всего, это будет один из трёх контекстов.

• Автобетонносмесители. Самое частое применение. Редуктор устанавливается на фланец вращающегося барабана и обеспечивает его вращение как при перемешивании (обычно 2–6 об/мин), так и при разгрузке (до 14–16 об/мин). Два редуктора на один барабан — классическая схема для машин объёмом 7–9 кубометров.
• Промышленные миксеры и растворонасосы. Стационарные или полустационарные установки, где нужна надёжная передача при ограниченном пространстве. Планетарка здесь выигрывает за счёт соосности входного и выходного валов.
• Специальное навесное оборудование. Различные вращающиеся платформы, поворотные механизмы, где важны именно высокий момент и малые габариты, а не скорость.

В каждом из этих случаев редуктор выполняет примерно одну и ту же работу: берёт высокую скорость от гидромотора и превращает её в медленное, но мощное вращение.

Как понять, что P5300 подойдёт именно вам

Самая частая ошибка — смотреть только на название. Две буквы и четыре цифры не гарантируют, что деталь встанет на место. Совместимость определяется набором параметров, и каждый из них способен сделать покупку бесполезной.

Монтажные размеры и фланец

Начинать нужно с геометрии. У P5300 есть определённый присоединительный фланец — диаметр, количество и расположение крепёжных отверстий, расстояние от фланца до выходного вала. Если хотя бы одно отверстие не совпадёт, редуктор либо не встанет вообще, либо встанет с перекосом, и тогда вопрос совместимости решится сам собой — через разрушение подшипников за пару недель.

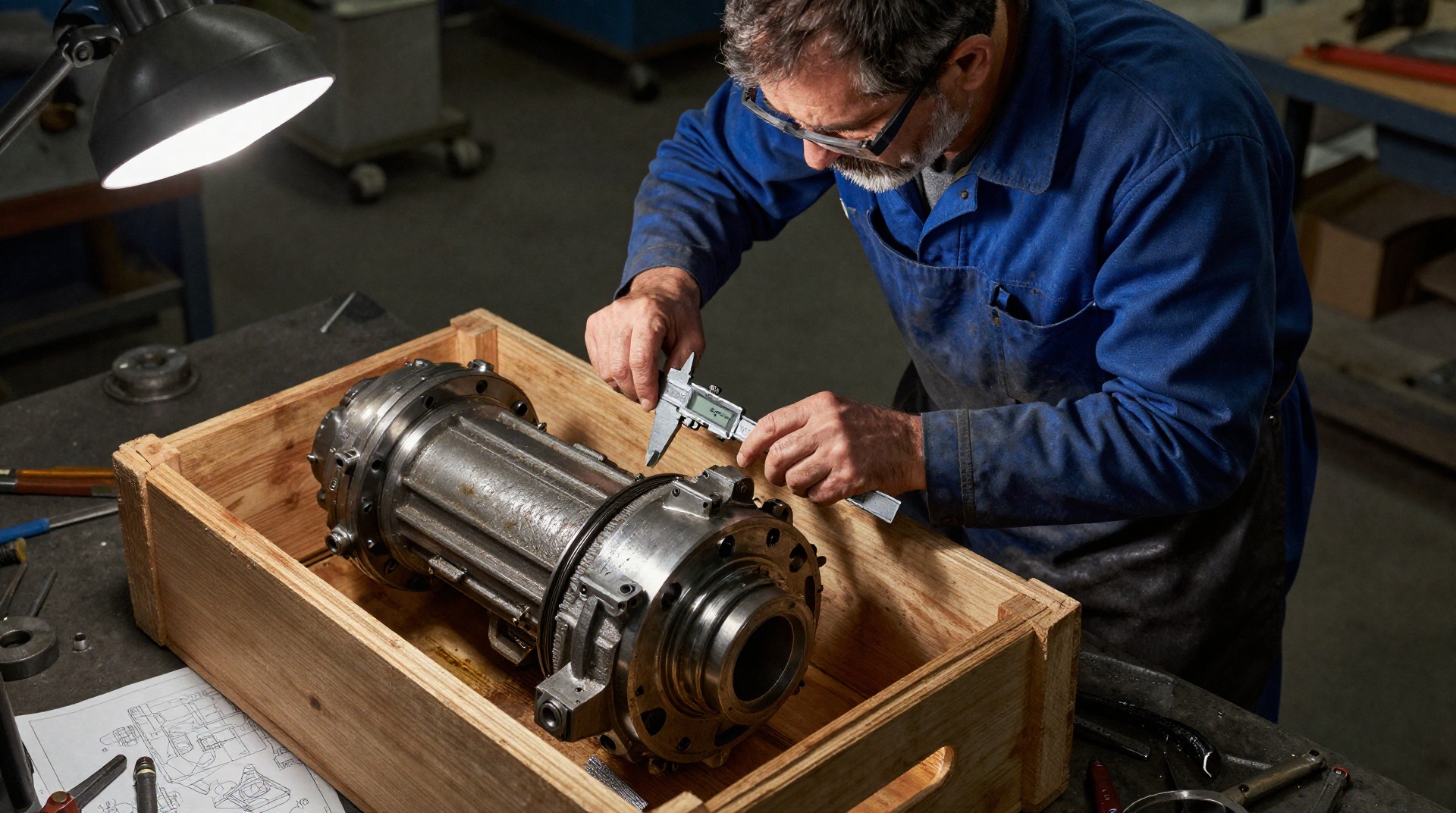

Стоит взять штангенциркуль и замерить свой старый редуктор по ключевым точкам. Или найти в документации на машину точный чертёж посадочного места.

Выходной вал

Шлицы — вот где прячется больше всего сюрпризов. P5300 может комплектоваться валами с разным количеством шлицев, разным профилем и разной длиной. Визуально два вала могут выглядеть одинаково, но шлицевый соединитель на барабане наденется только на свой вариант. Номер профиля шлицев обычно зашифрован в полном артикуле редуктора — это те самые буквы и цифры после основного индекса.

Направление вращения

Казалось бы, мелочь. Но планетарный редуктор нельзя просто перевернуть — масляные каналы и система смазки рассчитаны на определённое положение. Если нужен реверсивный режим (а в бетонносмесителях барабан крутится в обе стороны), это должно быть заложено в самой модификации. Не все версии P5300 реверсивны.

Передаточное число

Даже внутри линейки P5300 существуют модификации с разным передаточным отношением. Разница может быть небольшой, но она влияет на то, какую скорость барабана выдаст гидравлика при своём рабочем расходе. Если поставить редуктор с другим передаточным числом, барабан будет либо вращаться слишком медленно (бетон начнёт расслаиваться), либо слишком быстро (риск разбрызгивания и избыточная нагрузка на опорные ролики).

Практический алгоритм проверки

Вместо того чтобы гадать по каталогу, лучше действовать последовательно.

1. Снять показания с шильдика старого редуктора. Там будет полный артикул — именно он, а не просто «P5300», открывает дверь к точному подбору. Если шильдик стёрт или отсутствует — замерить всё, что можно замерить.
2. Сверить монтажный фланец. Диаметр центровой окружности крепёжных отверстий — первый отсев.
3. Определить профиль шлицев. Подсчитать количество, замерить диаметр по вершинам и по впадинам. Сравнить с таблицами ZF.
4. Проверить направление вращения. Посмотреть, куда крутился барабан при подаче масла в ту или иную полость гидромотора.
5. Уточнить передаточное число. Либо по шильдику, либо по количеству оборотов барабана при известном расходе гидравлики.

Этот порядок не требует специального оборудования — достаточно штангенциркуля, микрометра и терпения.

Ещё пара моментов, о которых забывают

Масло. P5300 не работает «на сухую» и не прощает неправильной смазки. Заливать нужно именно то, что рекомендует ZF для данной модификации — обычно это трансмиссионное масло конкретной вязкости. Не моторное, не «что было в канистре», а именно рекомендованное. Разница в ресурсе может достигать двукратных значений.

Уровень масла нужно проверять через контрольное отверстие, а не «на глаз». Перелив так же вреден, как и недолив: при работе излишки масла начинают пениться, вспенившаяся масса хуже отводит тепло, и редуктор перегревается даже под умеренной нагрузкой.

Сальники. При замене редуктора или его ремонте имеет смысл поменять и сальники на выходном валу. Стоят они копейки по сравнению с ценой самого узла, а их износ — причина номер один для проникновения влаги и абразива внутрь корпуса.

Вместо резюме

ZF P5300 — не та деталь, которую можно купить наугад. Точный подбор по полному артикулу, монтажным размерам и профилю шлицев избавляет от необходимости возвращать груз, оформлять возвраты и, что хуже всего, простаивать техникой в разгар сезона. Полчаса с штангенциркулем и старым шильдиком в руках стоят дороже любого каталога.
